Filterpumpenbaugruppe aus Kunststoff

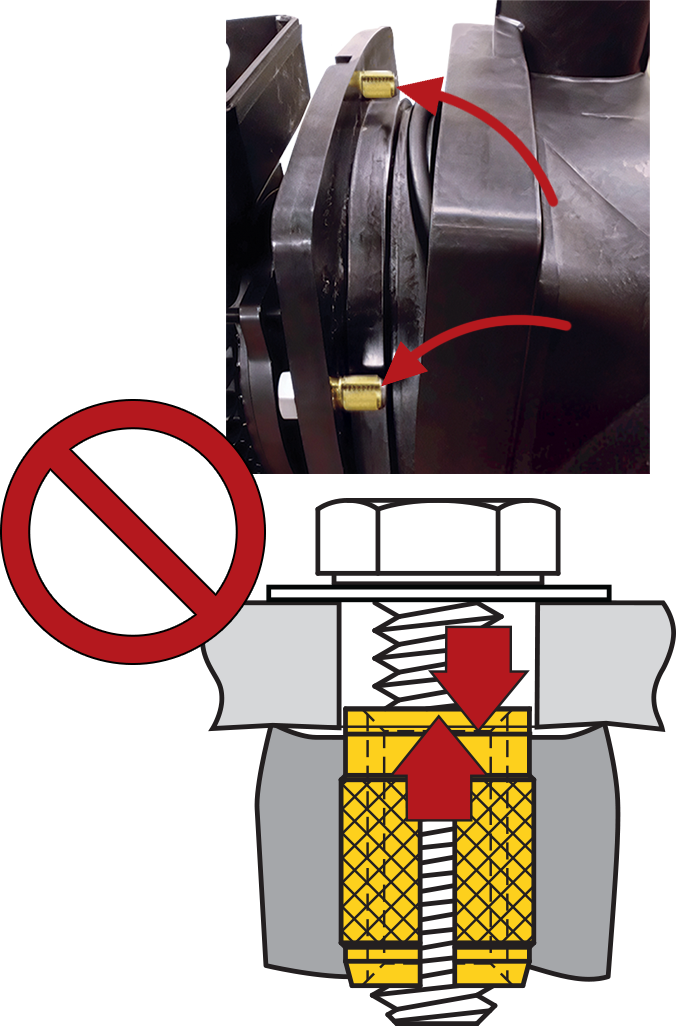

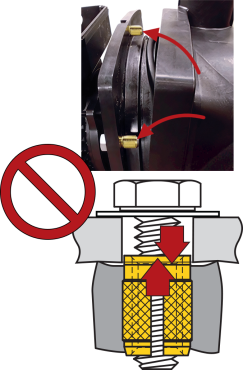

Ein Hersteller von Pumpen und Ventilen kontaktierte SPIROL, um Hilfe bei der Lösung eines Problems bei seiner Montage der Filterpumpe zu erhalten. Die Filterpumpe bestand aus einem Deckel, der am Pumpengehäuse befestigt war. Aufgrund des Innendrucks und des aufgebrachten Drehmoments musste die Baugruppe einer Belastung von 22 Nm standhalten. Es wurden sechs Expansions-Gewindeeinsätze mit M8-Schrauben in einem zu 30 % glasfaserverstärkten Polypropylen-Kunststoff verwendet. Ein Subunternehmer installierte jeden Gewindeeinsatz manuell am Umfang des Gehäuseflansches. Wenn der erforderliche Druck aufgebracht wurde, lösten sich die Gewindeeinsätze zusammen mit den Schrauben, was dazu führte, dass sich die Pumpe öffnete. Der Kunde suchte nach einer zuverlässigen und effizienten Lösung, die seinen Spezifikationen entsprach.

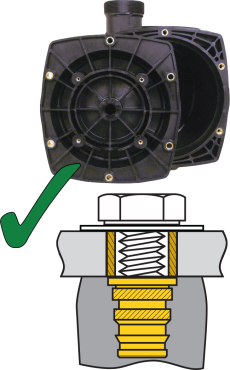

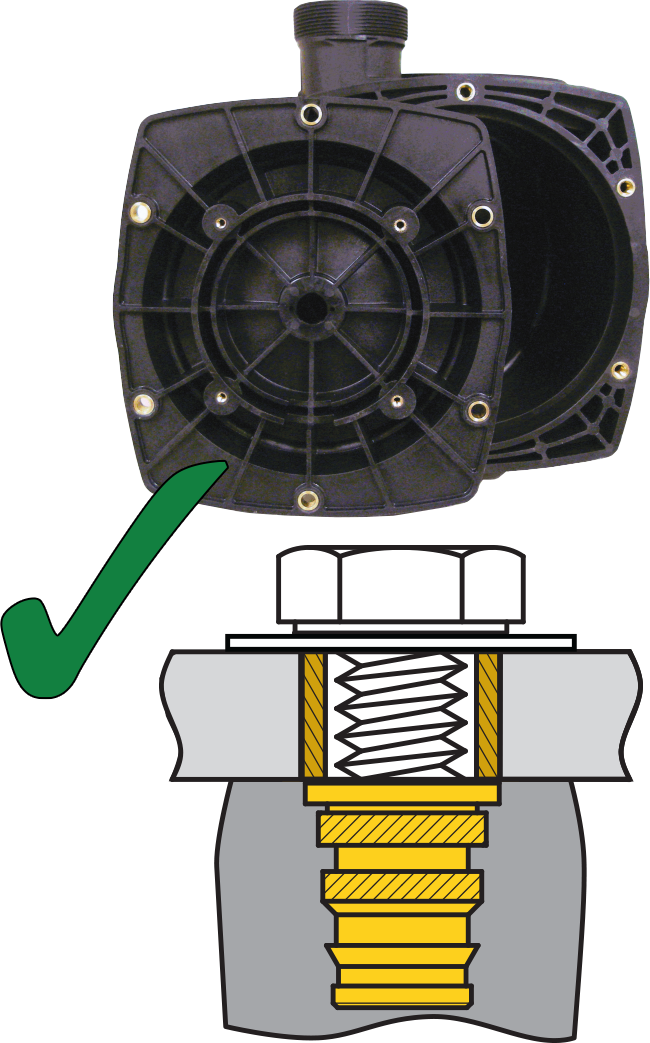

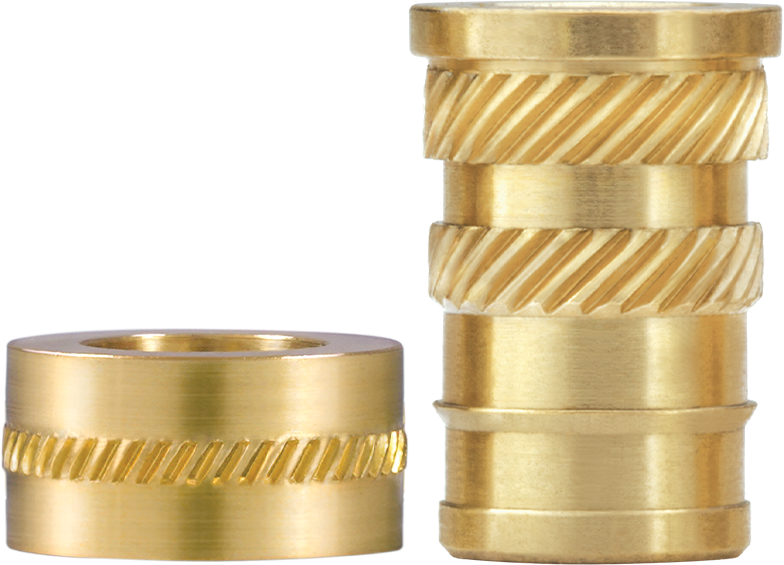

Nach Prüfung der Anwendung stellte SPIROL‘s Ingenieurwesen fest, dass die Durchmesser der Bohrungen im Deckel größer waren als der Durchmesser der Gewindeeinsätze, was zu einer Aushebesituation führte. Dem Kunden wurde empfohlen, Gewindeeinsätze der Serie INS20 mit Kopf zur thermischen Montage in Kombination mit einem Compression Limiter CL8000 zu verwenden. Dieser Typ von Gewindeeinsatz bietet höchste Ausrichtungs- und Montagefreundlichkeit und verfügt zusätzlich über einen Kopf, der die Auflagefläche vergrößert und so ein Herausheben verhindert. Er weist zudem höhere Drehmoment- und Auszugswerte gegenüber Expansions-Gewindeeinsätzen auf. Die Compression Limiter bieten zusätzliche Auflagefläche, um ein Herausheben zu vermeiden und ein plastisches Kriechen während der Lebensdauer der Baugruppe zu verhindern.

SPIROL empfahl dem Kunden außerdem, einen pneumatischen Treiber für Gewindeeinsätze zum Warmeinbetten Modell HP für die Installation zu verwenden.

Diese Lösung bot ein qualitativ hochwertiges Produkt und einen effizienten Montageprozess und übertraf gleichzeitig die Leistungsanforderungen der Anwendung.

Kostenlose technische Unterstützung für Ihre Anwendung: SPIROL-Ingenieure prüfen Ihre Anwendungsanforderungen und arbeiten mit Ihrem Entwicklungsteam zusammen, um die beste Lösung zu empfehlen.
