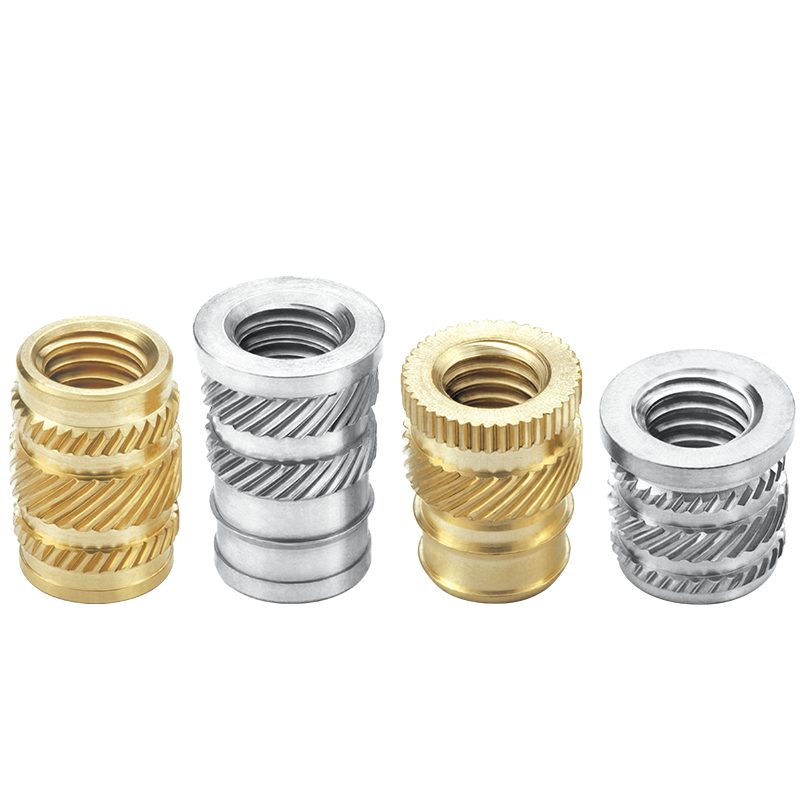

Gewindeeinsätze

Wärme/Ultraschall

Gewindeeinsätze für Wärme- oder Ultraschall-Einbettung sind für die nachträgliche Installation in Thermoplaste konstruiert. Wärme- oder Ultraschall-Einbettung ergeben hervorragende Leistungsergebnisse. SPIROL bietet verschiedene Serien zur Wärme-oder Ultraschall-Einbettung an, die in einer langen und kurzen Version einer jeden Gewindegröße lieferbar sind. Die langen Längen maximieren das Drehmoment und die Auszugsfestigkeit, während die kurzen Längen für weniger anspruchsvolle Anforderungen bei geringeren Kosten und kürzeren Installationszeiten geeignet sind. Einige Ausführungen sind mit oder ohne Kopf erhältlich. Der Kopf bietet eine Auflagefläche für die zugehörige Komponente, der auch ein Herausziehen verhindert (oder bei umgekehrter Verwendung ein Hindurchziehen verhindern kann). Allerdings verursacht das Hinzufügen eines Kopfes zusätzliche Kosten, da für die Herstellung des Kopfes Rohmaterial mit einem größerem Durchmesser benötigt wird. Einige Gewindeeinsätze ohne Kopf sind symmetrisch - dadurch entfällt die Notwendigkeit, den Gewindeeinsatz vor der Installation auszurichten.

Ausgezeichnete Ergebnisse der Leistung können mit Gewindeeinsätzen zur Wärme- oder Ultraschall-Einbettung erzielt werden, vorausgesetzt, sie werden in der richtigen Bohrungsgröße mit ausreichender Wandstärke um den Gewindeeinsatz herum verwendet und so eingebaut, dass der Kunststoff ordnungsgemäß schmilzt und die Hohlräume des Gewindeeinsatzes ausfüllt.

Gewindeeinsätze für Wärme- oder Ultraschall-Einbettung bieten im allgemeinen das beste Verhältnis zwischen Leistung und Kosten.

SPIROL Standard Gewindeeinsätze für Wärme- oder Ultraschall-Einbettung sind: Serie 14 für konische Bohrungen, Serie 19 & 20 für gerade Bohrungen und Serie 29 & 30 für gerade Bohrungen. SPIROL's Gewindeeinsätze sind in Abmessungen von M2 (2-56) bis zu M8 (5/16-18) lieferbar.

Wenn Installationsausrüstung benötigt wird, bietet SPIROL auch ein umfangreiches Standardsortiment von Installationsausrüstung für Gewindeeinsätze an, von manuellen bis zu vollautomatischen Modulen, mit oder ohne Aufnahmevorrichtung, um Ihre Anforderungen an die Montage zu erfüllen.

Anwendungstechnische Unterstützung: Wenn Sie Hilfe bei der Auswahl des richtigen Gewindeeinsatzes für Ihre Kunststoffbaugruppe benötigen, fordern Sie bitte technische Unterstützung an! Wir sind hier, um Ihnen zu helfen!

Produktübersicht Gewindeeinsätze für Wärme- oder Ultraschall-Einbettung

(Serie 14)

Konische Bohrung

SPIROL Gewindeeinsätze der Serie 14 sind für den Einsatz in konischen Bohrungen konstruiert. Die konische Bohrung erleichtert den korrekten Sitz und maximiert den Oberflächenkontakt zwischen dem Gewindeeinsatz und der Bohrungswand vor der Anwendung von Wärme oder Ultraschallschwingungen. Die Serie 14 der konischen Gewindeeinsätze ist in kurzen und langen Ausführungen mit metrischen Abmessungen von M2 bis M8 und mit einheitlichen Zollabmessungen von 2-56 bis 5/16-18 lieferbar.

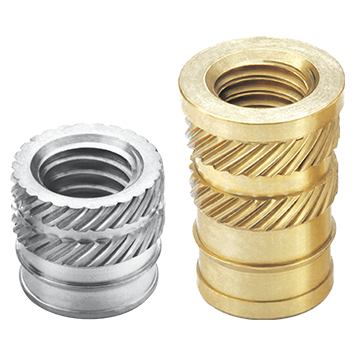

(Serie 19 und Serie 20)

Gewindeeinsätze mit Kopf - gerade Bohrung

Die Serie 19 mit Kopf und die Serie 20 mit Kopf für gerade Bohrungen haben eine leicht konische Bauform, die für den Einsatz in geraden Bohrungen konstruiert wurde, um eine hervorragende Leistung bei geringer radialer Belastung zu erzielen. Der Sitz und die Installation werden durch einen Zentrieransatz und ein konisches Rändel- und Nutendesign erleichtert. Die Serie 20 hat die gleiche Bauform wie die Serie 19 und zusätzlich einen Kopf, der eine zusätzliche Auflagefläche für die zugehörige Komponente bietet, um ein Herausziehen zu verhindern. Die Gewindeeinsätze der Serien 19 und 20 sind in kurzen und langen Ausführungen mit metrischen Abmessungen von M2 bis M8 und mit einheitlichen Zollabmessungen von 2-56 bis 5/16-18 lieferbar.

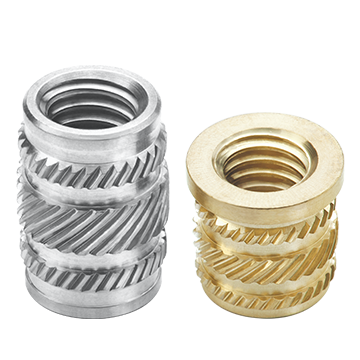

(Serie 29 und Serie 30)

Symetrisch und mit Kopf – gerade Bohrung

Die Serie 29 symmetrische Gewindeeinsätze und die Serie 30 Gewindeeinsätze mit Kopf sind mit einer breiten Rändelung in der Mitte und zwei kleineren Rändelungen und tiefen Hinterschneidungen an beiden Enden ausgestattet, um das Drehmoment und die Auszugsleistung zu maximieren. Die Serie 29 ist symmetrisch, um die Orientierung zu erleichtern, und der großzügige Zentrieransatz erleichtert die Installation in der Bohrung. Die Serie 30 hat genau die gleiche Bauform wie die Serie 29 - mit einem zusätzlichen Kopf, der eine zusätzliche Auflagefläche für die zugehörige Komponente bietet, um ein Herausziehen zu verhindern. Die Gewindeeinsätze der Serien 29 und 30 sind in kurzen und langen Ausführungen mit metrischen Abmessungen von M2 bis M8 und mit einheitlichen Zollabmessungen von 2-56 bis 5/16-18 lieferbar.

Kundenspezifische Lösungen

Wenn Sie in unserem Standardangebot keinen Gewindeeinsatz in der von Ihnen gewünschten Größe, Länge, dem gewünschten Material oder der gewünschten Ausführung finden oder wenn Sie sich nicht sicher sind, welcher Gewindeeinsatz für Ihre Kunststoffbaugruppe am besten geeignet ist, fordern Sie technische Unterstützung von unserem Team an, und wir werden Ihnen helfen, die kostengünstigste Lösung für Ihre Anwendung zu finden.

Technische Unterstützung anfordern
EINE INTEGRIERTE GESAMTLÖSUNG

Installationstechnologie für Gewindeeinsätze

Zusätzlich zu einem umfangreichen Sortiment an technischen Komponenten, die für die Verbindung und Montage verwendet werden, bietet SPIROL auch ein komplettes Sortiment an Installationsausrüstung für Gewindeeinsätze für Kunststoffe an, die speziell entwickelt wurde, um eine kostengünstige und qualitativ hochwertige Montage Ihrer Produkte zu ermöglichen. Unsere Installationslösungen reichen von manuellen Maschinen bis hin zu vollautomatischen Arbeitszellen mit statistischer Prozesskontrolle und Optionen zur Fehlersicherung. Wir sind das einzige Unternehmen unserer Art, das eine integrierte Gesamtlösung anbietet.

Entdecken Sie die Installationsausrüstung für Gewindeeinsätze

Lokales Design, Weltweite Lieferung

SPIROL über Anwendungsingenieure auf der ganzen Welt, die Ihnen bei Ihren Konstruktionen beratend zur Seite stehen, unterstützt von hochmodernen Fertigungszentren und weltweiten Lagermöglichkeiten, um die Logistik für die Lieferung Ihres Produkts zu vereinfachen.
